KIT INIEZIONE DIRETTA GPL VENUS

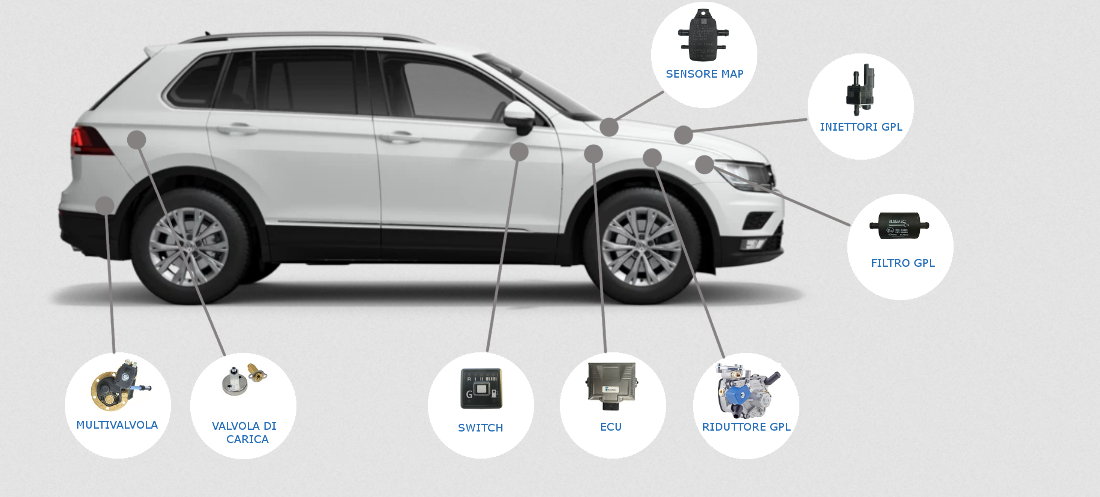

L’impianto GPL VENUS è il nuovo sistema ad iniezione sequenziale per Iniezione Diretta, studiato e sviluppato dall’azienda BLUEMEC srl per veicoli sino a 8 cilindri. La qualità dei componenti utilizzati e l’innovativa gestione elettronica permettono di ridurre sensibilmente i consumi pur mantenendo ottime prestazioni a GPL. Le soluzioni adottate, fanno del sistema GPL VENUS un prodotto tecnologicamente avanzato e all’avanguardia per rispettare le direttive anti-inquinamento Euro 6b e superiori. L’impianto GPL VENUS è un sistema innovativo e studiato dai tecnici di BLUEMEC srl su ogni singola motorizzazione , infatti il sistema recepisce i segnali degli iniettori benzina e li trasforma in segnali di comando per gli iniettori GPL in maniera automatica, senza dover eseguire procedure di calibrazione su strada. Bluemec srl fornisce la calibrazione e gli schemi di installazione del veicolo da convertire.

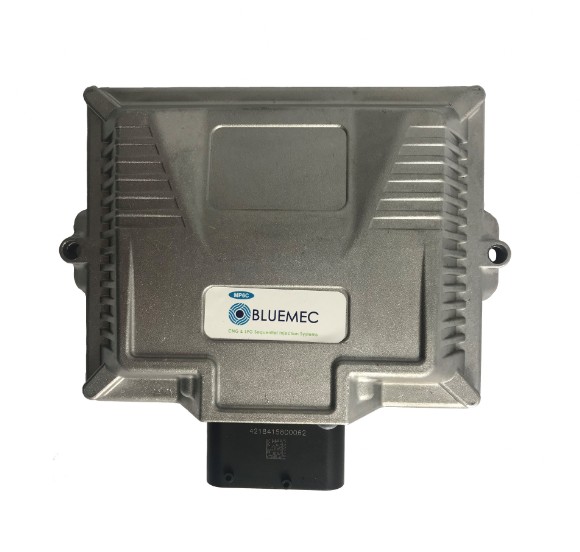

Centralina Elettronica VENUS OBD

Centralina elettronica studiata appositamente per motori fino a 8 cilindri, è compatibile con sistemi benzina ad iniezione diretta.

Durante il funzionamento a gas la VENUS OBD, in base al tempo di iniezione benzina e alla pressione del rail benzina, calcola la quantità di gas equivalente che deve essere iniettata in fase gassosa nel condotto di aspirazione per avere le stesse prestazioni del motore.

La connessione OBD permette di modificare nel tempo alle variazioni della qualità del carburante dovute all'invecchiamento del motore o di alcuni componenti del sistema. Inoltre, permette inoltre di monitorare direttamente dal software di calibrazione diversi parametri motore e gli eventuali errori presenti nel sistema di controllo motore.

VENUS OBD è provvista di un sistema di diagnostica di tutti i componenti Gas, il cui stato può essere verificato direttamente sul software di calibrazione, sia durante l’installazione dell’impianto, sia durante la vita del veicolo per evitare eventuali problemi di malfunzionamento e facilitare eventuali interventi tecnici.

Il tool di calibrazione inoltre offre all’utente procedure guidate per facilitare le fasi d’installazione e di taratura del sistema e permette di gestire anche motori Euro 6b.

Caratteristiche tecniche

Tensione di alimentazione: 10-16 volt
Temparatura di funzionamento: -40 - 110°C
Consumo di corrente con attuatori disattivati:Imax≤0.5A
Consumo di corrente in stand-by:  Istandby≤5mA
Protezione: Fusibile da 15 A
Gestione sistema OBD

Attuatori Gestiti:
4-8 iniettori gas
2 uscite di potenza indipendenti per le valvole gas

Sensori gestiti:
Sensore di pressione gas  PTMAP
Sensore Map PTMAP
Sensore di temperatura del gas PTMAP
Sensore di livelo gas
Sensore di temperatura del riduttore
Sonda lambda pre-catalizzatore
Commutatore
RIDUTTORE GPL RI21

Il riduttore GPL RI21 è adeguato per veicoli sino a 120 kw. E' stato progettato per ottenere la migliore vaporizzazione in tutte le condizioni climatiche, grazie al circuito di acqua interno e anche alla elettrovalvola integrata nel corpo del riduttore.
Riduttore a membrana ad uno stadio per sistemi sequenziali di alta prestazione.

Materiale del corpo: alluminio.
Dotato di sistema antivibrante ( silent-block).

Caratteristiche tecniche

• Modello: RI21
• Potenza Massima: 120 kW
• Portata Massima: 24,1 Kg/h
• Pressione di entrata GPL: 30 bar (max)
• Pressione di uscita GPL: 0,9 - 1,8  bar
• Ingresso GPL: M 10x1 x tubo ø 6 mm
• Uscita GPL: Øest 10 mm alluminio
• Temperatura di funzionamento: -20° ÷ 120°C
• Potenza nominale della bobina: 11 W
• Tensione nominale della bobina: 12 V d.c.
• Dimensioni: 140X105X100 mm
• Peso: 0,9 Kg
• Omologazioni: ECE R67

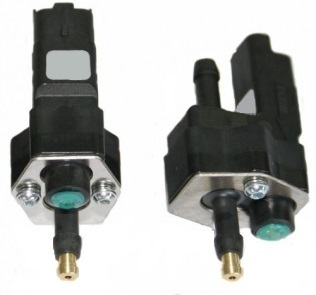

Iniettori MHS

Appositamente studiati per il GPL in fase gassosa. Il corpo in polimero plastico e l’ingombro ridotto permettono una facile installazione. L’elevata precisione dei tempi di iniezione, oltre ad una ridotta rumorosità e ad una manutenzione quasi inesistente, fanno dell’iniettore MHS BLUEMEC un iniettore innovativo.

Caratteristiche tecniche iniettori:

• Bobine aventi resistenza 2 Ohm con connettore integrato
• Corpo in polimero plastico
• Elevata precisione e tempi di iniezione ( tempo di apertura e chiusura 0,8 ms )
• Dimensioni ridotte
• Studiati appositamente per gestire fino a motori Euro 6b e superiori
• Manutenzione inesistente
• Ridotta rumorosità e ingombri contenuti
• Omologazioni: 67R-01 e 110R

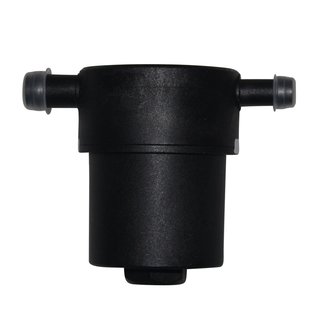

FILTRO GPL

Il filtro del gpl blocca le imputità e i residui oleosi, proteggendo la durata degli iniettori.


Materiale: Polimero
Pressione Massima: 4,5 bar
Temperatura di funzionamento: -40°C--->+120°C
Peso: 0,08 kg
Omologazione: R110 / R67

SENSORE DI PRESSIONE GAS, CARICO MOTORE E TEMPERATURA.

In un unico dispositivo sono integrati tre sensori:


1. sensore di pressione misura la depressione nel collettore di aspirazione del motore
2. sensore di pressione misura la pressione del gas
3. sensore misura la temperatura del gas


Con l'elaborazione di questi parametri, la centralina determina il dosaggio del carburante.

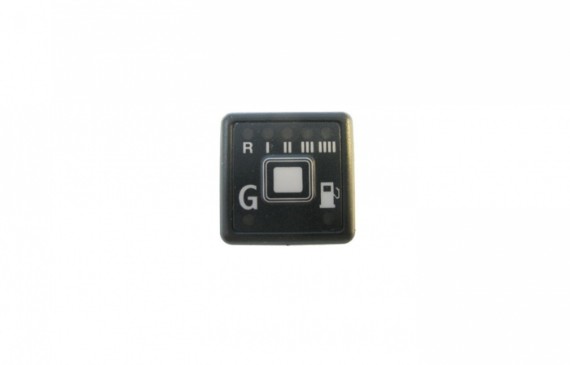

COMMUTATORE


Il commutatore Benzina/GPL permette la commutazione tra GPL e Benzina. Due led indicano il carburante in uso e una serie di led indica il livello di carburante presente nel serbatoio GPL. Un buzzer avvisa con uno specifico suono dell'avvenuta commutazione automatica da GPL a Benzina in caso di livello troppo basso del gas o con suono differente nel caso di errori presenti nel sistema GPL.


Tensione di alimentazione: 5 ± 0,25 V
Temperatura di lavoro: -40 A 85 ° C
Corrente di alimentazione: Imax <100mA
