Valvola di carica METANO
mod. PICO



Valvola di Carica METANO
mod. NGV1

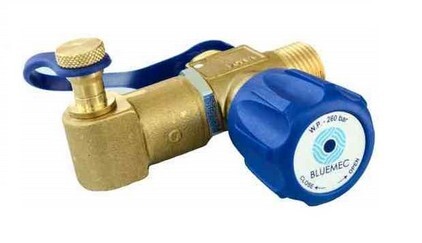

VALVOLA DI CARICA METANO mod. PICO
VALVOLA LIGHT  SERBATOIO METANO
Le valvole di carica METANO manuali tipo PICO sono omologate secondo la normativa europea ECE-R110.

DESCRIZIONE DEI DISPOSITIVI
• Rubinetto manuale
• Filettatura codolo di tipo conica
• Pressione massima di esercizio 260 bar
Caratteristiche tecniche
Materiale: Ottone stampato a caldo e lavorato su macchine CNC
Peso:1,0 kg
Tipo di prodotto:Presa di carica Manuale con PICO
Pressione massima di esercizio: 26,0 MPa
Pressione di test: 27,5 MPa
Pressione di resistenza idraulica: 100 MPa
Temperatura di esercizio: -40°C/120°C
Temperatura di attivazione PRD: +108°C +/- 6°C
Sezione minima rubinetto
Area minima di passaggio gas (all’interno della valvola) : 12,6 mm
Rubinetto:
Coppia di azionamento a 36 MPa: 3 +/- 0,5 Nm
Angolo di apertura-chiusura (corrispondente a 2,5 rotazioni): 900° (+/-45°C)
Connessioni:M12x1  1/8” NPT
Omologazioni:ECE R110 - ENARGAS NAG 415/417 - ISO-15500

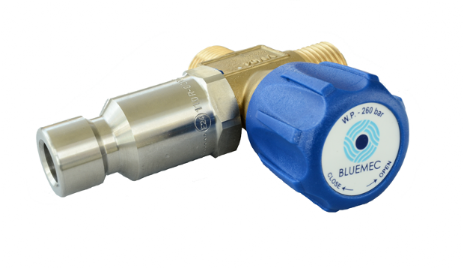

VALVOLA DI CARICA METANO mod. NGV1
VALVOLA LIGHT  SERBATOIO METANO

Valvola di Carica Manuale tipo NGV1
Le prese di carica METANO manuali tipo NGV1 sono omologate secondo la normativa europea ECE-R110.

DESCRIZIONE DEI DISPOSITIVI
• Rubinetto manuale
• Filettatura codolo di tipo conica
• Pressione massima di esercizio 260 bar
• Valvola di eccesso flusso interna (opzionale)
• Dispositivo di sicurezza per la sovrappressione (opzionale)
• Dispositivo di sicurezza per la sovratemperatura (opzionale)
• Omologazioni E24 110R-000030 ISO 15500
Caratteristiche tecniche
Materiale: Ottone stampato a caldo e lavorato su macchine CNC
Peso: 1,0 kg
Pressione massima di esercizio: 26,0 MPa
Temperatura di esercizio: -40°C/120°C
Area minima di passaggio gas (all’interno della valvola): 12,6 mm2
Coppia di azionamento a 36 MPa: 3 +/- 0,5 Nm
Angolo di apertura-chiusura (corrispondente a 2,5 rotazioni): 900° (+/-45°C)
Valvola di non-ritorno: Si
Connessione tubi in uscita: M12x1
Connessione tubo esterna: 1/2 G
Omologazioni: ECE R110 - ENARGAS NAG 415/417 - ISO-15500
