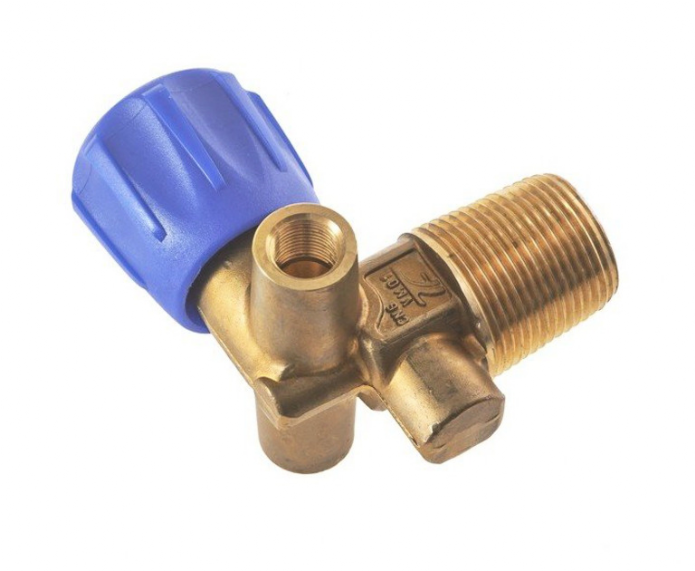

VALVOLA MANUALE SERBATOIO METANO
VALVOLA LIGHT  SERBATOIO METANO

Le valvole serbatoio metano tipo LIGHT sono omologate secondo la normativa europea ECE R110 e in accordo con gli standard ISO 15500.
Le valvole manuali non ventilate LIGHT sono state sviluppate per i mercati più "price sensitive".
La  valvola Light è dotata di rubinetto manuale e può essere equipaggiata  con valvola di eccesso flusso e dispositivo di sicurezza integrato.  (disco di rottura più termofusibile T-PRD).

DESCRIZIONE DEI DISPOSITIVI
• Rubinetto manuale
• Filettatura codolo di tipo conica
• Pressione massima di esercizio 260 bar
• Valvola di eccesso flusso interna (opzionale)
• Dispositivo di sicurezza per la sovrappressione (opzionale)
• Dispositivo di sicurezza per la sovratemperatura (opzionale)
• Omologazioni E24 110R-000030 ISO 15500
Caratteristiche tecniche
Tipo di Prodotto: Valvola manuale versione LIGHT
Materiale: Ottone stampato a caldo
Peso: 0,35 kg
Pressione massima di esercizio: 26,0 MPa
Pressione di test: 27,5 MPa con disco rottura (33,0 MPa senza disco)
Pressione di collasso idraulico: > 60MPa
Temperatura di esercizio: -40°C/85°C
Pressione di attivazione T-PRD: 108 °C ±6 °C
Sezione minima passaggio gas T-PRD: 28.3 mm²
Tempo attivazione T-PRD (con fuoco diretto): 10 sec.
Disco di rottura, sezione minima passaggio: 33,2 mm²
Disco di rottura, pressione di rottura (a 20 °C): 34 MPa ±10% *
Rubinetto manuale, sezione minima passaggio gas: 12,6 mm²
Rubinetto manuale, coppia di chiusura a 26 MPa: 3 ± 0,5Nm
Rubinetto manuale, angolo di rotazione: 900° (±45°)
Valvola eccesso flusso, ΔP di attivazione: 0,65 MPa
Connessione tubi: M12x1

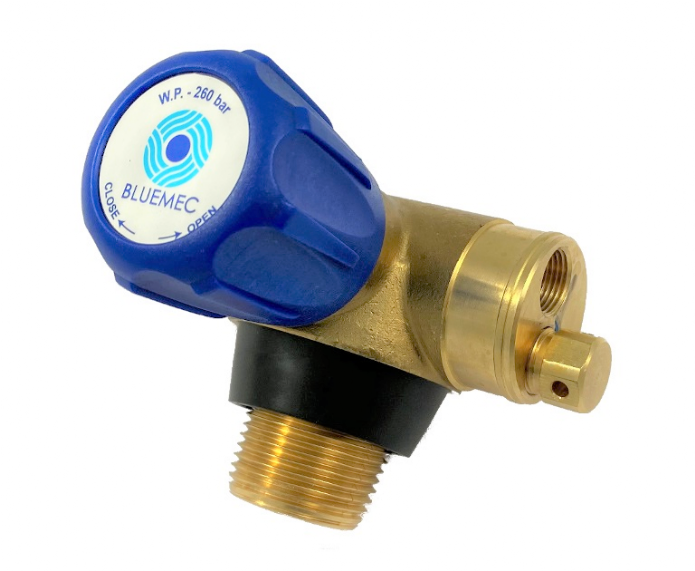

VALVOLA MANUALE VENTILATA SERBATOIO METANO
VALVOLA SERBATOIO METANO VENTILATA


Le valvole manuali VENTILATE per serbatoio metano  sono omologate secondo la  normativa europea ECE R110 e in accordo con gli standard ISO15500.
Le  nostre valvole Ventilate sono dotate di rubinetto di chiusura  manuale, di valvola di eccesso flusso e  dispositivi di sicurezza (termofusibile T-PRD e disco di rottura)  integrati.

DESCRIZIONE DEI DISPOSITIVI
• Rubinetto manuale
• Filettatura codolo di tipo conica
• Pressione massima di esercizio 260 bar
• Valvola di eccesso flusso interna
• Dispositivo di sicurezza per la sovrappressione
• Dispositivo di sicurezza per la sovratemperatura
• Omologazioni E24 110R-000030 ISO 15500
Caratteristiche tecniche
Dettaglio/Valore
Tipo di Prodotto:
Valvola manuale ventilata
Materiale:
Ottone stampato a caldo
Peso:
0,65 kg
Pressione massima di esercizio:
26,0 MPa
Pressione di test:
27,5 MPa con disco rottura (33,0 MPa senza disco)
Pressione di collasso idraulico:
> 100MPa
Temperatura di esercizio:
-40°C/85°C
Pressione di attivazione T-PRD:
108 °C ±6 °C
Sezione minima passaggio gas T-PRD:
28.3 mm²
Tempo attivazione T-PRD (con fuoco diretto):
10 sec.
Disco di rottura, sezione minima passaggio:
33,2 mm²
Disco di rottura, pressione di rottura (a 20 °C):
34 MPa ±10% *
Rubinetto manuale, sezione minima passaggio gas:
12,6 mm²
Rubinetto manuale, coppia di chiusura a 26 MPa:
3 ± 0,5Nm
Rubinetto manuale, angolo di rotazione:
900° (±45°)
Valvola eccesso flusso, ΔP di attivazione:
0,65 MPa
Connessione tubi:
M12x1

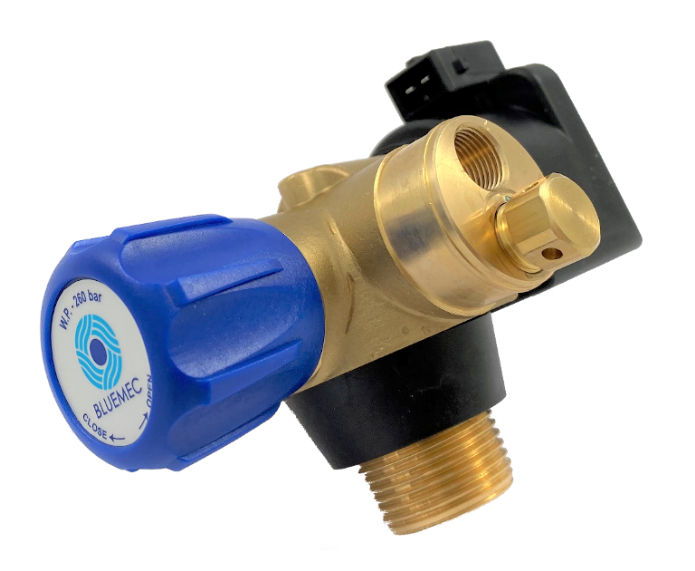

VALVOLA AUTOMATICA VENTILATA SERBATOIO METANO
VALVOLA AUTOMATICA SERBATOIO METANO



Le valvole metano cilindro automatiche (elettriche) sono omologate  secondo la normativa europea ECE R110 e in accordo con gli standard ISO-15500.
Sono dotate di rubinetto di chiusura manuale, valvola di eccesso  flusso ed elettrovalvola, dispositivi di  sicurezza (termofusibile T-PRD e disco di rottura) integrati.

DESCRIZIONE DEI DISPOSITIVI
• Elettrovalvola 12V (24V opzionale)
• Rubinetto manuale
• Filettatura codolo di tipo conica
• Pressione massima di esercizio 260 bar
• Valvola di eccesso flusso interna (opzionale)
• Dispositivo di sicurezza per la sovrappressione
• Dispositivo di sicurezza per la sovratemperatura
• Omologazioni E24 110R-000030 ISO 15500
Caratteristica
Dettaglio/Valore
Tipo di Prodotto:
Valvola serbatoio METANO automatica ventilata
Materiale:
Ottone stampato a caldo
Peso:
1,10 kg
Pressione massima di esercizio:
26,0 MPa
Pressione di test:
27,5 MPa con disco rottura (33,0 MPa senza disco)
Pressione di collasso idraulico:
> 100MPa
Temperatura di esercizio:
-40°C/85°C
Pressione di attivazione T-PRD:
108 °C ±6 °C
Sezione minima passaggio gas T-PRD:
28.3 mm²
Tempo attivazione T-PRD (con fuoco diretto):
10 sec.
Disco di rottura, sezione minima passaggio:
33,2 mm²
Disco di rottura, pressione di rottura (a 20 °C):
34 MPa ±10% *
Rubinetto manuale, sezione minima passaggio gas:
12,6 mm²
Rubinetto manuale, coppia di chiusura a 26 MPa:
3 ± 0,5Nm
Rubinetto manuale, angolo di rotazione:
900° (±45°)
Valvola eccesso flusso, ΔP di attivazione:
0,65 MPa
Connessione tubi:
M12x1
Elettrovalvola, sezione min. passaggio gas:
21.6 mm²
Elettrovalvola, voltaggio bobina:
12 V DC
Elettrovalvola, potenza bobina:
15W
Elettrovalvola, ΔP di apertura:
26 MPa a 8 V
